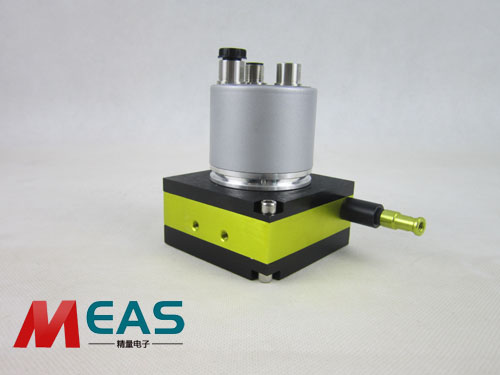

脈沖信號拉繩位移編碼器8條線不可錯接
新聞來源：原創文章出自濟南精量電子科技 發布時間：2021-12-15 13:28:37 點擊量：2016
脈沖信號拉繩位移編碼器供電要穩定可靠，電壓無波動現象，有單獨的供電電路，以防受到干擾，尤其是驅動電源與拉線編碼器共用時，這一點應特別注意。所有的編碼器周邊環境的干擾都會使增量型拉繩編碼器輸出信號造成干擾。所以，輸出線與別的線束要分開布線，并應有可靠接地，如出現信號波動現象，應逐一排除干擾源。
在安裝脈沖拉繩位移編碼器時，要先固定好主體，然后再固定另一端盡量使拉繩保持水平或垂直狀態，水平度允許有±0.5mm的誤差。如果水平或垂直誤差很大的情況，必須對水平或垂直度進行調整。
脈沖信號拉繩編碼器共有8條線，另有一根屏蔽線，說明書上都有明顯標注，尤其是輸入電源不可錯接，電源線和信號線是不可錯節的。如果電源線接錯的話，會造成燒毀內部線路板的情況。
